FEX101-KCP-TPE CE认证TPE护套耐寒专用屏蔽拖链电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些控制电缆主要应用于工业自动化设备的电气控制系统、输送和传输系统，特别适合在需要耐低温的场合使用，在拖链中循环使用可达1000万次以上。整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合.

产品特性：

无卤

柔性，易弯曲

低温保持柔软，-40℃

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

电磁兼容EMC场合

1000万次以上拖链循环使用寿命

技术认证：

CE认证

符合VDE0250/0285

RoHS，REACH

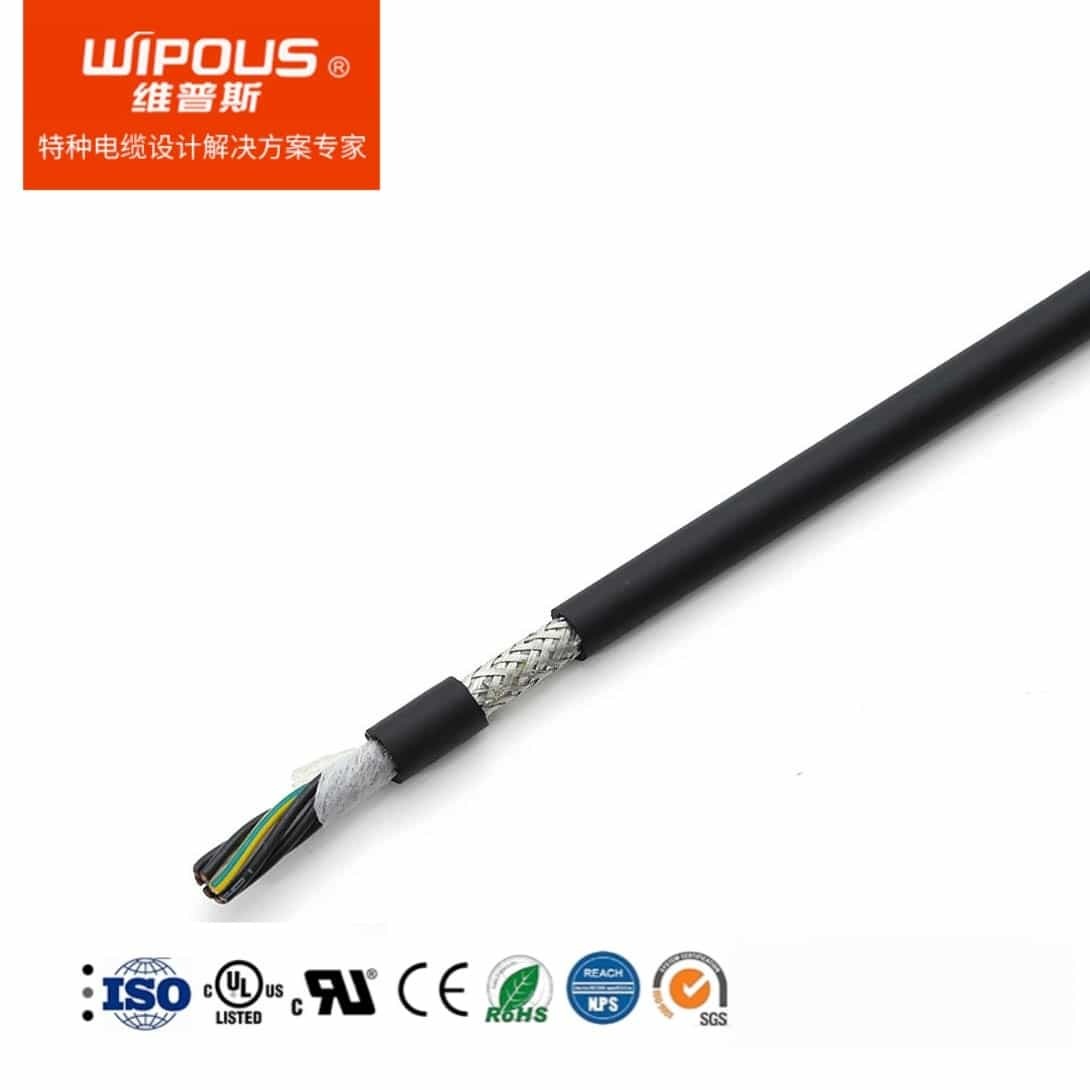

电缆结构：

超细多股精绞裸铜丝，符合IEC60228标准，第6类

TPE芯线绝缘

芯线以超短节距绞合

TPE内护套

镀锡编织屏蔽，大约85%覆盖率

TPE外护套

外护套黑色或灰色（RAL7001）

技术参数：

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 6类标准

额定电压：300/500V

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢110℃；移动安装：-40至﹢105℃

最小弯曲半径：固定安装：4X电缆直径，移动安装：10X电缆直径

编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X0.5mm²	6.8	22.7	66
2	3G0.5mm²	7.1	28.2	74
3	4G0.5mm²	7.7	35.0	90
4	5G0.5mm²	8.3	41.2	104
5	6G0.5mm²	8.8	47.6	118
6	7G0.5mm²	9.5	53.9	137
7	8G0.5mm²	10.1	60.5	153
8	10G0.5mm²	11.0	72.5	194
9	12G0.5mm²	11.7	83.4	242
10	14G0.5mm²	12.2	94.3	259
11	15G0.5mm²	12.8	99.8	287
12	16G0.5mm²	13.1	105.3	289
13	18G0.5mm²	13.6	116.4	323
14	20G0.5mm²	14.1	127.5	334
15	24G0.5mm²	15.8	150.8	412
16	25G0.5mm²	15.8	155.6	412
17	30G0.5mm²	16.7	181.5	483
18	36G0.5mm²	18.4	213.7	593
19	2X0.75mm²	7.2	28.5	77
20	3G0.75mm²	7.7	37.0	92
21	4G0.75mm²	8.2	45.6	107
22	5G0.75mm²	8.8	54.3	124
23	6G0.75mm²	9.4	63.2	142
24	7G0.75mm²	10.0	72.0	161
25	8G0.75mm²	10.9	81.0	194
26	10G0.75mm²	12.0	97.9	240
27	12G0.75mm²	12.9	113.5	305
28	14G0.75mm²	13.4	129.1	328
29	15G0.75mm²	13.7	137.0	349
30	16G0.75mm²	14.0	144.9	353
31	18G0.75mm²	14.8	160.8	402
32	20G0.75mm²	15.6	177.3	426
33	24G0.75mm²	17.2	223.4	530
34	25G0.75mm²	17.2	230.4	531
35	30G0.75mm²	18.6	269.7	643
36	36G0.75mm²	20.2	316.6	770
37	2X1.0mm²	8.0	35.6	96
38	3G1.0mm²	8.5	46.0	114
39	4G1.0mm²	9.1	57.2	133
40	5G1.0mm²	9.8	68.6	156
41	6G1.0mm²	10.5	80.1	179
42	7G1.0mm²	11.2	100.4	212
43	8G1.0mm²	12.1	112.8	255
44	10G1.0mm²	13.4	125.2	302
45	12G1.0mm²	14.2	145.7	375
46	14G1.0mm²	15.0	166.3	412
47	15G1.0mm²	15.3	176.6	439
48	16G1.0mm²	15.6	187.1	444
49	18G1.0mm²	16.7	221.9	533
50	20G1.0mm²	17.6	243.5	561
51	24G1.0mm²	19.4	287.5	675
52	25G1.0mm²	19.6	297.7	687
53	30G1.0mm²	21.0	348.5	817
54	36G1.0mm²	22.5	411.2	971
55	2X1.5mm²	9.2	48.0	129
56	3G1.5mm²	9.6	70.8	156
57	4G1.5mm²	10.3	87.8	185
58	5G1.5mm²	11.4	105.2	222
59	6G1.5mm²	12.2	122.7	256
60	7G1.5mm²	13.2	140.9	308
61	8G1.5mm²	14.4	158.8	359
62	10G1.5mm²	16.0	179.2	433
63	12G1.5mm²	16.8	222.8	551
64	14G1.5mm²	17.8	254.1	603
65	15G1.5mm²	18.3	269.7	652
66	16G1.5mm²	18.8	285.5	660
67	18G1.5mm²	20.0	317.2	760
68	20G1.5mm²	21.1	349.7	802
69	24G1.5mm²	23.6	414.8	991
70	25G1.5mm²	23.6	429.0	992
71	30G1.5mm²	25.2	504.4	1178
72	36G1.5mm²	27.8	596.7	1451
73	2X2.5mm²	10.6	79.3	186
74	3G2.5mm²	11.1	105.0	219
75	4G2.5mm²	12.0	132.1	262
76	5G2.5mm²	13.3	159.7	317
77	6G2.5mm²	14.9	188.3	388
78	7G2.5mm²	16.0	216.0	458
79	8G2.5mm²	17.3	245.0	536
80	10G2.5mm²	19.4	298.0	670
81	12G2.5mm²	20.7	348.1	844
82	14G2.5mm²	21.7	399.0	913
83	15G2.5mm²	22.7	425.2	1011
84	16G2.5mm²	23.3	450.8	1024
85	18G2.5mm²	24.7	502.1	1175
86	20G2.5mm²	25.8	553.5	1251
87	24G2.5mm²	28.6	658.3	1494
88	25G2.5mm²	28.6	681.9	1497
