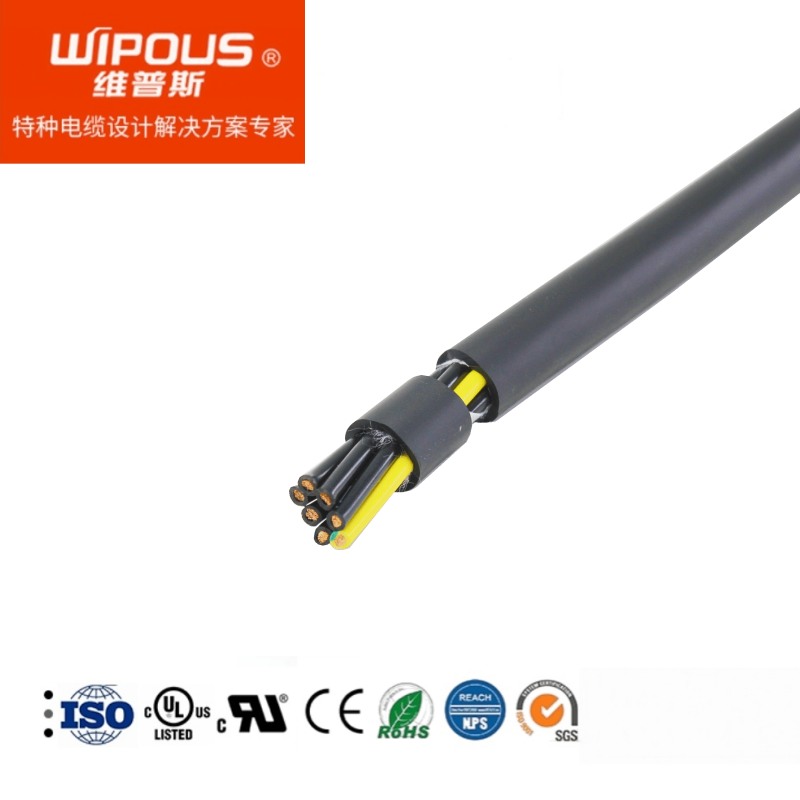

FLEX101-KP-TPE CE认证TPE护套耐寒专用拖链电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些控制电缆主要应用于工业自动化设备的电气控制系统、输送和传输系统，特别适合在需要耐低温的场合使用，在拖链中循环使用可达1000万次以上。

产品特性：

无卤

柔性，易弯曲

低温保持柔软，-40℃

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

1000万次以上拖链循环使用寿命

技术认证：

CE认证

符合VDE0250/0285

RoHS，REACH

电缆结构：

超细多股精绞裸铜丝，符合IEC60228标准，第6类

TPE芯线绝缘

芯线以超短节距绞合

无纺布绕包

TPE外护套

外护套黑色或灰色（RAL7001）

技术参数

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 6类标准

额定电压：300/500V

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢110℃；移动安装：-40至﹢105℃

最小弯曲半径：固定安装：4X电缆直径，移动安装：7.5X电缆直径

物料编号	芯数 x 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2x0.5mm²	5.7	9.5	37
2	3G0.5mm²	6.0	14.2	45
3	4G0.5mm²	6.4	19.0	55
4	5G0.5mm²	7.0	23.7	65
5	6G0.5mm²	7.7	28.5	77
6	7G0.5mm²	8.2	33.2	88
7	8G0.5mm²	8.9	38.0	107
8	10G0.5mm²	9.5	47.5	115
9	12G0.5mm²	9.8	57.0	130
10	14G0.5mm²	10.3	66.4	147
11	15G0.5mm²	11.0	71.2	162
12	16G0.5mm²	11.0	75.9	169
13	18G0.5mm²	11.7	85.4	192
14	20G0.5mm²	12.4	94.9	216
15	22G0.5mm²	13.0	104.4	242
16	24G0.5mm²	13.7	113.9	264
17	25G0.5mm²	13.7	118.7	259
18	28G0.5mm²	14.2	132.9	287
19	30G0.5mm²	14.7	142.4	305
20	32G0.5mm²	15.4	151.9	330
21	34G0.5mm²	15.9	161.4	349
22	36G0.5mm²	15.9	170.9	364
23	38G0.5mm²	16.7	180.4	390
24	40G0.5mm²	17.2	189.8	417
25	42G0.5mm²	18.1	199.3	447
26	46G0.5mm²	18.4	218.3	465
27	50G0.5mm²	19.4	237.3	503
28	2x0.75mm²	6.1	14.1	44
29	3G0.75mm²	6.4	21.1	55
30	4G0.75mm²	6.9	28.2	68
31	5G0.75mm²	7.7	35.2	84
32	6G0.75mm²	8.3	42.3	97
33	7G0.75mm²	8.9	49.3	116
34	8G0.75mm²	9.6	56.4	135
35	10G0.75mm²	10.5	70.4	151
36	12G0.75mm²	10.8	84.5	171
37	14G0.75mm²	11.3	98.6	194
38	15G0.75mm²	12.1	105.7	213
39	16G0.75mm²	12.1	112.7	223
40	18G0.75mm²	12.9	126.8	253
41	20G0.75mm²	13.5	140.9	283
42	22G0.75mm²	14.3	155.0	318
43	24G0.75mm²	15.3	169.1	352
44	25G0.75mm²	15.3	176.1	348
45	28G0.75mm²	15.6	197.3	378
46	30G0.75mm²	16.1	211.3	402
47	32G0.75mm²	16.9	225.4	434
48	34G0.75mm²	17.7	239.5	467
49	36G0.75mm²	17.7	253.6	487
50	38G0.75mm²	18.3	267.7	518
51	40G0.75mm²	18.9	281.8	548
52	42G0.75mm²	20.1	295.9	593
53	46G0.75mm²	20.4	324.1	620
54	50G0.75mm²	21.5	352.2	671
55	2x1.0mm²	6.7	18.8	54
56	3G1.0mm²	7.2	28.3	71
57	4G1.0mm²	7.9	37.7	88
58	5G1.0mm²	8.5	47.1	106
59	6G1.0mm²	9.2	56.5	122
60	7G1.0mm²	10.1	65.9	151
61	8G1.0mm²	10.9	75.3	176
62	10G1.0mm²	11.9	94.2	196
63	12G1.0mm²	12.4	113.0	228
64	14G1.0mm²	13.1	131.9	258
65	15G1.0mm²	13.7	141.3	277
66	16G1.0mm²	13.7	150.7	291
67	18G1.0mm²	14.6	169.5	329
68	20G1.0mm²	15.5	188.4	375
69	22G1.0mm²	16.2	207.2	413
70	24G1.0mm²	17.3	226.0	457
71	25G1.0mm²	17.3	235.5	451
72	28G1.0mm²	17.8	263.7	499
73	30G1.0mm²	18.5	282.5	531
74	32G1.0mm²	19.1	301.4	564
75	34G1.0mm²	20.2	320.2	613
76	36G1.0mm²	20.2	339.0	640
77	38G1.0mm²	20.9	357.9	682
78	40G1.0mm²	21.6	376.7	721
79	42G1.0mm²	22.9	395.6	778
80	46G1.0mm²	23.2	433.2	813
81	50G1.0mm²	24.9	470.9	900
82	2x1.5mm²	7.9	28.3	76
83	3G1.5mm²	8.3	42.5	97
84	4G1.5mm²	9.1	56.7	122
85	5G1.5mm²	10.1	70.8	151
86	6G1.5mm²	11.1	85.0	179
87	7G1.5mm²	11.9	99.1	217
88	8G1.5mm²	13.1	113.3	257
89	10G1.5mm²	14.3	141.6	286
90	12G1.5mm²	14.7	170.0	326
91	14G1.5mm²	15.7	198.3	378
92	15G1.5mm²	16.7	212.5	412
93	16G1.5mm²	16.7	226.6	432
94	18G1.5mm²	17.5	255.0	480
95	20G1.5mm²	18.5	283.3	546
96	22G1.5mm²	19.4	311.6	603
97	24G1.5mm²	20.9	339.9	675
98	25G1.5mm²	20.9	354.1	665
99	28G1.5mm²	21.3	396.6	726
100	30G1.5mm²	22.5	424.9	791
101	32G1.5mm²	23.3	453.3	840
102	34G1.5mm²	24.5	481.6	909
103	36G1.5mm²	24.5	509.9	950
104	38G1.5mm²	25.4	538.2	1012
105	40G1.5mm²	26.4	566.6	1080
106	42G1.5mm²	27.7	594.9	1150
107	2x2.5mm²	9.3	47.2	109
108	3G2.5mm²	9.8	70.7	144
109	4G2.5mm²	11.0	94.3	187
110	5G2.5mm²	12.0	117.9	227
111	6G2.5mm²	13.6	141.5	279
112	7G2.5mm²	14.7	165.1	339
113	8G2.5mm²	16.1	188.7	401
114	10G2.5mm²	17.7	235.8	453
115	12G2.5mm²	18.2	283.0	517
116	14G2.5mm²	19.4	330.1	598
117	15G2.5mm²	20.6	353.7	649
118	16G2.5mm²	20.6	377.3	682
119	18G2.5mm²	21.6	424.5	759
120	20G2.5mm²	23.1	471.6	872
121	22G2.5mm²	24.6	518.8	982
122	24G2.5mm²	26.1	566.0	1082
123	25G2.5mm²	26.1	589.6	1068
124	28G2.5mm²	26.6	660.3	1167
125	30G2.5mm²	27.8	707.5	1254
126	32G2.5mm²	28.8	754.6	1333
127	34G2.5mm²	30.2	801.8	1436
128	36G2.5mm²	30.2	849.0	1502
129	2X4.0mm²	11.4	75.4	177
130	3G4.0mm²	12.0	113.1	232
131	4G4.0mm²	13.4	150.8	301
132	5G4.0mm²	14.8	188.5	389
133	2X6.0mm²	13.1	113.1	245
134	3G6.0mm²	13.9	169.7	324
135	4G6.0mm²	15.2	226.3	413
136	5G6.0mm²	16.8	282.8	534
