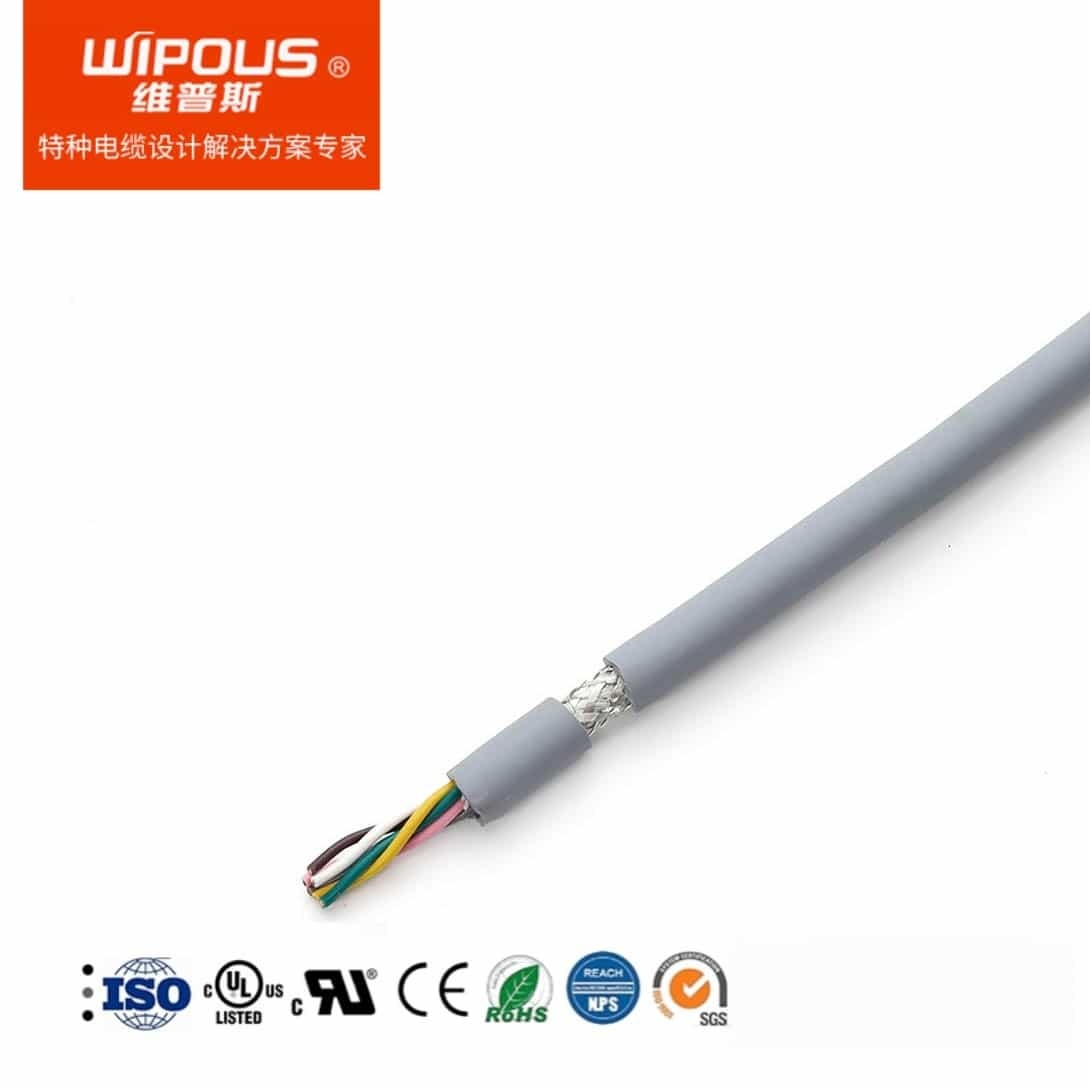

FLEX501-CP-TP-PUR 300/300V CE认证PUR护套拖链专用屏蔽对绞数据电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些数据电缆主要应用于自动化生产过程当中的数据传输系统，用于测量，控制和调节信号，特别适合在需要弯曲扭转运动的机械场所使用，可应用于工业机器人领域，在拖链中循环使用可达2000万次以上。整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适合在需要出色的机械性能和耐化学性能的工业环境中使用。

产品特性：

柔性，易弯曲

表面耐磨，耐切割

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

电磁兼容EMC场合

对绞结构可使电路去耦（串音效果）

2000万次以上拖链循环使用寿命

技术认证：

CE认证

符合VDE0812

RoHS，REACH

电缆结构：

超细多股精绞裸铜丝（带抗拉芯），符合IEC60228标准，第6类

TPE芯线绝缘

芯线绞合成对

TPE内护套

镀锡编织屏蔽，大约85%覆盖率

PUR外护套

外护套灰色（RAL7001）

技术参数

芯线标识：符合DIN47100色标

额定电压：300V

绝缘电阻：＞20MΩ x km

测试电压：1500V

电容：约70nF/km

电感：约0.65mH/km

温度范围：固定安装：-40至﹢80℃；移动安装：-40至﹢80℃

最小弯曲半径：固定安装：4X电缆直径，移动安装：10X电缆直径

物料编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
	2PX0.14mm²	6.1	14.7	45
	3PX0.14mm²	6.5	18.4	53
	4PX0.14mm²	7.2	22.3	66
	5PX0.14mm²	7.7	28.9	76
	6PX0.14mm²	8.2	33.3	85
	7PX0.14mm²	8.8	37.6	95
	8PX0.14mm²	9.6	42.3	110
	10PX0.14mm²	10.3	49.6	126
	12PX0.14mm²	10.7	55.9	144
	14PX0.14mm²	11.2	62.8	157
	15PX0.14mm²	11.9	67.1	172
	16PX0.14mm²	11.9	69.8	177
	18PX0.14mm²	12.5	76.9	193
	20PX0.14mm²	13.2	84.0	215
	25PX0.14mm²	14.5	101.5	252
	2PX0.25mm²	6.8	20.6	56
	3PX0.25mm²	7.4	26.6	70
	4PX0.25mm²	8.0	35.6	87
	5PX0.25mm²	8.6	42.3	98
	6PX0.25mm²	9.2	49.1	111
	7PX0.25mm²	10.1	55.9	129
	8PX0.25mm²	11.0	63.1	149
	10PX0.25mm²	12.0	75.1	178
	12PX0.25mm²	12.3	85.8	198
	14PX0.25mm²	13.1	97.3	222
	15PX0.25mm²	13.7	103.9	236
	16PX0.25mm²	13.7	108.8	245
	18PX0.25mm²	14.3	120.5	267
	20PX0.25mm²	15.0	132.3	291
	25PX0.25mm²	16.9	161.1	359
	2PX0.34mm²	7.1	24.9	62
	3PX0.34mm²	7.8	35.4	82
	4PX0.34mm²	8.4	43.8	99
	5PX0.34mm²	9.0	52.4	113
	6PX0.34mm²	9.9	61.2	132
	7PX0.34mm²	10.8	69.9	153
	8PX0.34mm²	11.6	78.9	171
	10PX0.34mm²	12.6	94.6	205
	12PX0.34mm²	13.0	109.0	230
	14PX0.34mm²	13.6	124.1	253
	15PX0.34mm²	14.5	132.6	276
	16PX0.34mm²	14.5	139.3	286
	18PX0.34mm²	15.4	154.7	321
	20PX0.34mm²	16.1	170.0	350
	25PX0.34mm²	18.1	208.1	431
	2PX0.5mm²	7.4	35.5	79
	3PX0.5mm²	8.0	46.9	98
	4PX0.5mm²	8.9	58.7	124
	5PX0.5mm²	9.8	70.7	146
	6PX0.5mm²	10.6	82.9	167
	7PX0.5mm²	11.6	95.0	193
	8PX0.5mm²	12.5	107.5	217
	10PX0.5mm²	13.7	129.8	261
	12PX0.5mm²	14.3	150.6	302
	14PX0.5mm²	15.0	172.2	333
	15PX0.5mm²	15.9	184.2	362
	16PX0.5mm²	15.9	194.0	377
	18PX0.5mm²	16.9	215.9	422
	20PX0.5mm²	17.7	252.2	476
	25PX0.5mm²	19.9	308.4	584
