FLEX001-KCP-PUR 300/500V CE认证中速PUR护套拖链专用屏蔽控制电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些控制电缆主要应用于工业自动化设备的电气控制系统、输送和传输系统，更具柔性和耐用性，整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适合在频繁运动的机械场所使用，专为动力拖链中循环使用而设计。适合在需要出色的机械性能和耐化学性能的工业环境中使用。

产品特性：

柔性，易弯曲

表面耐磨，耐切割

电磁兼容EMC场合

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

500万-1000万次拖链循环使用寿命

技术认证：

CE认证

符合EN50525-2-21

RoHS，REACH

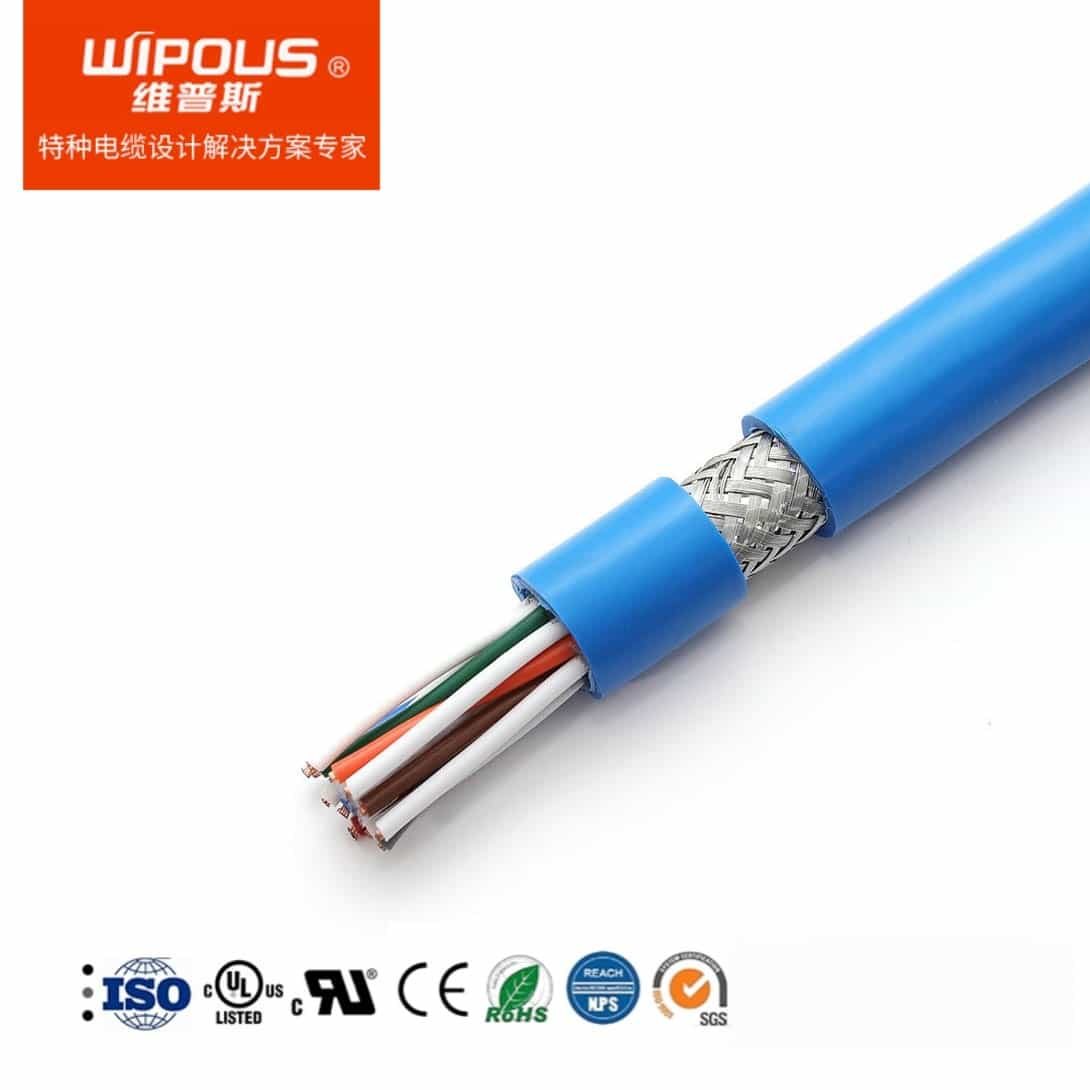

电缆结构：

超细多股精绞裸铜丝，符合IEC60228标准，第6类

PVC芯线绝缘

无纺布绕包

镀锡编织屏蔽，大约85%覆盖率

PUR外护套

外护套灰色（RAL7001）

技术参数

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 6类标准

额定电压：300/500V

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢80℃；移动安装：-5至﹢80℃

最小弯曲半径：固定安装：4X电缆直径，移动安装：10X电缆直径

物料编号	芯数 x 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
	2x0.5mm²	6.2	18.9	54
	3G0.5mm²	6.5	24.3	64
	4G0.5mm²	7.1	30.2	79
	5G0.5mm²	7.7	38.9	94
	6G0.5mm²	8.2	45.2	106
	7G0.5mm²	8.7	51.6	119
	8G0.5mm²	9.6	58.2	139
	10G0.5mm²	10.2	69.5	157
	12G0.5mm²	10.5	79.8	174
	14G0.5mm²	11.0	90.8	193
	15G0.5mm²	11.7	97.0	212
	16G0.5mm²	11.7	101.8	220
	18G0.5mm²	12.4	112.9	247
	20G0.5mm²	13.1	124.0	276
	22G0.5mm²	13.7	135.2	305
	24G0.5mm²	14.4	146.7	330
	25G0.5mm²	14.4	151.4	326
	28G0.5mm²	14.9	166.5	358
	30G0.5mm²	15.4	177.4	379
	32G0.5mm²	15.9	188.4	401
	34G0.5mm²	16.4	199.5	423
	36G0.5mm²	16.4	209.0	438
	38G0.5mm²	17.2	220.2	469
	40G0.5mm²	17.7	231.2	498
	42G0.5mm²	18.6	242.8	534
	46G0.5mm²	18.9	262.6	555
	50G0.5mm²	19.9	300.6	614
	2x0.75mm²	6.8	24.5	67
	3G0.75mm²	7.1	32.3	79
	4G0.75mm²	7.6	43.2	97
	5G0.75mm²	8.2	52.0	113
	6G0.75mm²	9.0	60.8	132
	7G0.75mm²	9.6	69.6	150
	8G0.75mm²	10.3	78.7	176
	10G0.75mm²	11.2	94.9	198
	12G0.75mm²	11.5	109.9	220
	14G0.75mm²	12.0	125.6	246
	15G0.75mm²	12.8	134.3	269
	16G0.75mm²	12.8	141.3	279
	18G0.75mm²	13.4	157.2	307
	20G0.75mm²	14.2	173.1	347
	22G0.75mm²	14.8	189.1	380
	24G0.75mm²	15.8	205.4	420
	25G0.75mm²	15.8	212.5	416
	28G0.75mm²	16.1	234.5	449
	30G0.75mm²	16.8	250.2	484
	32G0.75mm²	17.4	265.9	512
	34G0.75mm²	18.2	281.8	550
	36G0.75mm²	18.2	295.9	570
	38G0.75mm²	18.8	311.9	605
	40G0.75mm²	19.4	343.2	652
	42G0.75mm²	20.6	360.5	708
	46G0.75mm²	20.9	389.9	737
	50G0.75mm²	22.0	422.4	795
	2x1.0mm²	7.4	30.7	79
	3G1.0mm²	7.7	43.6	98
	4G1.0mm²	8.6	54.9	122
	5G1.0mm²	9.2	66.2	142
	6G1.0mm²	9.9	77.7	162
	7G1.0mm²	10.8	89.2	189
	8G1.0mm²	11.6	101.0	224
	10G1.0mm²	12.6	122.2	251
	12G1.0mm²	13.1	142.1	286
	14G1.0mm²	13.8	162.7	321
	15G1.0mm²	14.4	174.1	342
	16G1.0mm²	14.4	183.5	356
	18G1.0mm²	15.3	204.4	400
	20G1.0mm²	16.0	225.3	443
	22G1.0mm²	16.9	246.3	494
	24G1.0mm²	17.8	267.7	536
	25G1.0mm²	17.8	277.1	531
	28G1.0mm²	18.3	306.4	583
	30G1.0mm²	19.0	327.1	619
	32G1.0mm²	19.6	363.6	670
	34G1.0mm²	20.7	385.2	729
	36G1.0mm²	20.7	404.0	756
	38G1.0mm²	21.4	425.8	802
	40G1.0mm²	22.1	447.2	845
	42G1.0mm²	23.4	469.7	914
	46G1.0mm²	23.7	508.7	953
	50G1.0mm²	25.4	551.4	1055
	2x1.5mm²	8.4	45.7	105
	3G1.5mm²	9.0	61.1	133
	4G1.5mm²	9.8	77.4	161
	5G1.5mm²	10.6	94.0	190
	6G1.5mm²	11.6	110.6	223
	7G1.5mm²	12.6	127.3	261
	8G1.5mm²	13.8	144.4	318
	10G1.5mm²	14.8	175.6	347
	12G1.5mm²	15.2	205.2	390
	14G1.5mm²	16.2	235.8	448
	15G1.5mm²	17.2	252.2	488
	16G1.5mm²	17.2	266.4	508
	18G1.5mm²	18.2	297.2	570
	20G1.5mm²	19.0	328.1	633
	22G1.5mm²	19.9	375.2	710
	24G1.5mm²	21.4	407.7	793
	25G1.5mm²	21.4	421.9	785
	28G1.5mm²	21.8	466.0	850
	30G1.5mm²	23.0	497.3	925
	32G1.5mm²	23.8	528.8	980
	34G1.5mm²	25.0	560.4	1061
	36G1.5mm²	25.0	588.8	1102
	38G1.5mm²	25.9	620.6	1170
	40G1.5mm²	26.9	652.1	1246
	42G1.5mm²	28.2	684.8	1327
	2x2.5mm²	10.0	68.7	149
	3G2.5mm²	10.5	93.8	186
	4G2.5mm²	11.7	129.1	244
	5G2.5mm²	13.1	156.6	302
	6G2.5mm²	14.1	184.3	347
	7G2.5mm²	15.4	212.1	404
	8G2.5mm²	16.6	240.5	482
	10G2.5mm²	18.2	278.1	534
	12G2.5mm²	18.7	326.8	602
	14G2.5mm²	19.9	392.7	705
	15G2.5mm²	21.1	420.1	765
	16G2.5mm²	21.1	443.7	798
	18G2.5mm²	22.1	495.0	882
	20G2.5mm²	23.6	546.3	1007
	22G2.5mm²	25.1	597.9	1130
	24G2.5mm²	26.6	650.4	1242
	25G2.5mm²	26.6	673.9	1231
	28G2.5mm²	27.1	746.8	1334
	30G2.5mm²	28.3	797.7	1431
	32G2.5mm²	29.3	848.7	1517
	34G2.5mm²	30.7	900.0	1635
	36G2.5mm²	30.7	947.2	1701
	2X4.0mm²	11.9	102.8	215
	3G4.0mm²	12.6	142.6	272
	4G4.0mm²	13.9	198.7	373
	5G4.0mm²	15.3	225.3	437
	2X6.0mm²	13.6	144.7	290
	3G6.0mm²	14.4	203.6	370
	4G6.0mm²	15.7	264.3	461
	5G6.0mm²	17.3	325.2	586
