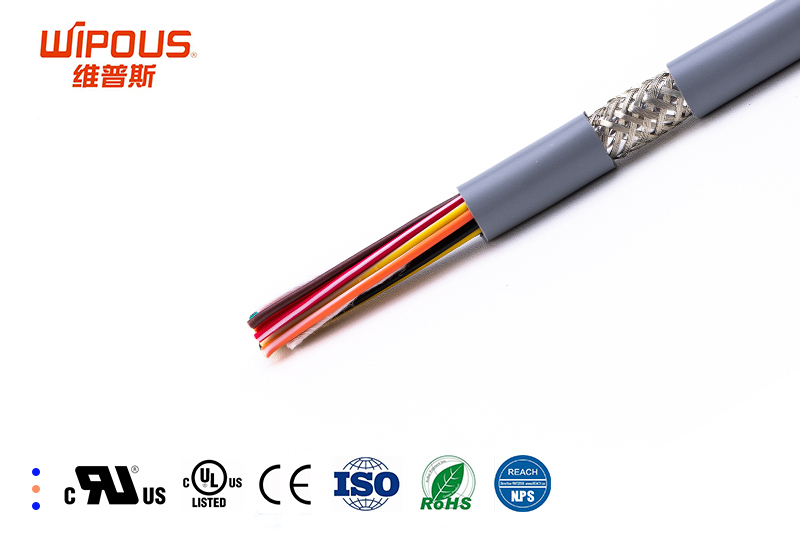

CE认证 PUR护套柔性屏蔽数据电缆 PUR-LiYC11Y

产品详情介绍

电缆数据

应用范围：

这些信号和控制电缆适用于计算机系统、电子控制设备、办公室设备、测量设备等，适合在需要出色的机械性能和耐化学性能的工业环境中使用。整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适合固定安装及无强制应力，无固定方向的偶尔运动

产品特性：

阻燃性，符合IEC60332-1-2

耐油性，符合EN60811-404

电磁兼容EMC场合

抗紫外线良好

PUR护套，抗撕裂及切割

电缆外径小，节约安装空间

良好的剥离性

技术认证：

CE认证

符合VDE0812

RoHS，REACH

电缆结构：

多股束绞裸铜丝，符合IEC60228标准，第5类

PVC芯线绝缘

镀锡铜丝编织屏蔽，大约80%覆盖率

PUR外护套

外护套灰色（RAL7001）

技术参数：

芯线标识：符合DIN47100色标

额定电压：300V

绝缘电阻：＞20MΩ x km

测试电压：1500V

电容：线芯/线芯约120nF/km；线芯/屏蔽约160nF/km

电感：约0.65mH/km

温度范围：固定安装：-40至﹢80℃；移动安装：-5至﹢70℃

最小弯曲半径：固定安装：7.5X电缆直径，偶尔移动：15X电缆直径

编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X0.14mm²	4.3	8.7	22
2	3X0.14mm²	4.5	10.5	25
3	4X0.14mm²	4.8	12.5	30
4	5X0.14mm²	5.1	14.7	34
5	6X0.14mm²	5.4	16.9	38
6	7X0.14mm²	5.4	18.2	41
7	8X0.14mm²	5.9	20.4	48
8	10X0.14mm²	6.7	25.1	57
9	12X0.14mm²	6.9	28.2	63
10	14X0.14mm²	7.2	31.7	70
11	16X0.14mm²	7.7	37.9	83
12	18X0.14mm²	8.0	41.7	90
13	20X0.14mm²	8.3	45.4	97
14	25X0.14mm²	9.3	54.5	119
15	30X0.14mm²	9.8	62.7	135
16	36X0.14mm²	10.6	72.8	159
17	37X0.14mm²	10.6	74.2	161
18	40X0.14mm²	10.9	79.3	172
19	50X0.14mm²	12.6	96.6	216
20	2X0.25mm²	5.3	11.5	33
21	3X0.25mm²	5.7	14.2	40
22	4X0.25mm²	5.2	17.3	38
23	5X0.25mm²	5.6	20.5	43
24	6X0.25mm²	6.0	23.8	49
25	7X0.25mm²	6.0	26.0	53
26	8X0.25mm²	6.6	29.3	62
27	10X0.25mm²	7.5	38.8	78
28	12X0.25mm²	7.7	44.0	87
29	14X0.25mm²	8.2	49.5	100
30	16X0.25mm²	8.6	55.1	110
31	18X0.25mm²	9.2	60.8	124
32	20X0.25mm²	9.6	66.5	135
33	25X0.25mm²	10.7	80.6	164
34	30X0.25mm²	11.2	93.5	188
35	32X0.25mm²	11.8	99.1	203
36	36X0.25mm²	12.4	109.4	226
37	37X0.25mm²	12.4	111.6	230
38	40X0.25mm²	12.8	119.6	245
39	2X0.34mm²	4.9	13.6	30
40	3X0.34mm²	5.1	17.2	36
41	4X0.34mm²	5.5	21.2	43
42	5X0.34mm²	5.9	25.2	50
43	6X0.34mm²	6.3	29.4	57
44	7X0.34mm²	6.3	32.4	62
45	8X0.34mm²	6.9	36.6	72
46	10X0.34mm²	8.1	48.1	93
47	12X0.34mm²	8.3	54.9	105
48	14X0.34mm²	8.7	62.2	117
49	16X0.34mm²	9.3	69.5	133
50	18X0.34mm²	9.7	76.9	145
51	20X0.34mm²	10.3	84.3	162
52	25X0.34mm²	11.5	102.6	198
53	30X0.34mm²	12.3	119.7	232
54	36X0.34mm²	13.1	140.6	268
55	37X0.34mm²	13.1	143.7	273
56	40X0.34mm²	13.7	154.2	296
57	2X0.5mm²	5.3	17.5	36
58	3X0.5mm²	5.5	22.6	44
59	4X0.5mm²	6.0	28.2	53
60	5X0.5mm²	6.4	33.9	63
61	6X0.5mm²	7.1	39.6	75
62	7X0.5mm²	7.1	44.1	81
63	8X0.5mm²	7.6	52.7	94
64	10X0.5mm²	8.9	65.1	118
65	12X0.5mm²	9.1	74.9	133
66	14X0.5mm²	9.8	85.2	153
67	16X0.5mm²	10.4	95.6	174
68	18X0.5mm²	10.9	106.1	191
69	20X0.5mm²	11.6	116.6	213
70	25X0.5mm²	12.9	142.6	261
71	30X0.5mm²	13.6	167.3	300
72	37X0.5mm²	14.7	201.8	361
73	40X0.5mm²	15.4	216.8	391
74	2X0.75mm²	5.7	23.2	44
75	3X0.75mm²	6.0	30.8	55
76	4X0.75mm²	6.4	38.9	67
77	5X0.75mm²	7.2	47.1	82
78	6X0.75mm²	7.9	58.2	101
79	7X0.75mm²	7.9	65.1	110
80	8X0.75mm²	8.4	73.7	124
81	10X0.75mm²	9.9	91.2	155
82	12X0.75mm²	10.4	105.9	180
83	16X0.75mm²	11.6	136.4	230
84	18X0.75mm²	12.3	151.8	259
85	20X0.75mm²	12.8	167.3	282
86	25X0.75mm²	14.3	205.6	346
87	2X1.0mm²	6.5	29.3	56
88	3X1.0mm²	6.8	39.3	71
89	4X1.0mm²	7.6	52.6	93
90	5X1.0mm²	8.2	63.6	110
91	2X1.5mm²	7.3	43.2	76
92	3X1.5mm²	7.9	58.2	100
93	4X1.5mm²	8.5	73.9	123
94	5X1.5mm²	9.5	89.9	151
