CE认证低电容 PVC护套对绞屏蔽柔性数据电缆 Li2YCY-TP

更多分类

产品详情介绍

电缆数据

应用范围：

这些信号和控制电缆适用于计算机系统、电子控制设备、办公室设备、测量设备等，整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适合固定安装及无强制应力，无固定方向的偶尔运动，适用于RS422和RS485系列接口

产品特性：

柔性，易弯曲

对绞结构可使电路去耦（串音效果）

电磁兼容EMC场合

低电容数据电缆

阻燃性符合IEC60332-1-2

良好的剥离性

偶尔移动

技术认证：

CE认证

符合VDE0812

RoHS，REACH

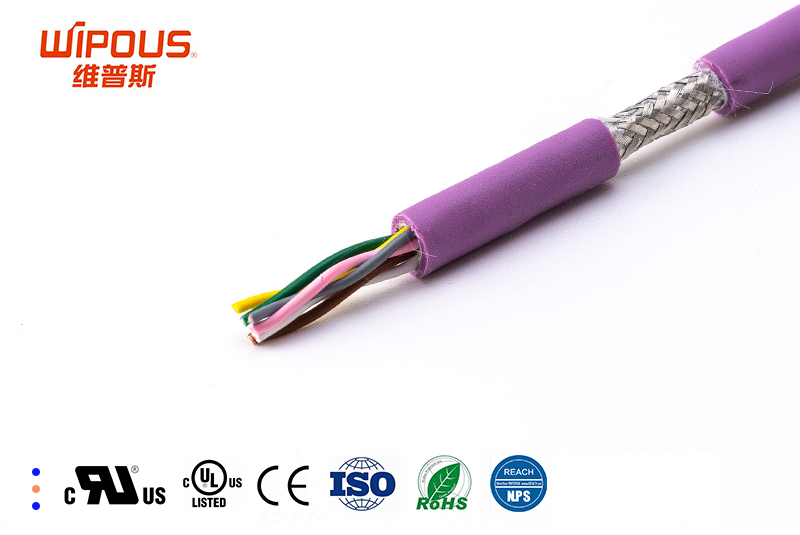

电缆结构：

多股束绞裸铜丝，符合IEC60228标准，第5类

聚乙烯（PE）芯线绝缘

芯线绞合成对

镀锡铜丝编织屏蔽，大约80%覆盖率

PVC外护套

外护套灰色（RAL7001）

技术参数

芯线标识：符合DIN47100色标

额定电压：300V

绝缘电阻：＞100MΩ x km

测试电压：1500V

电容：约 70nF/km

电感：约 0.65mH/km

温度范围：固定安装：-40至﹢70℃；移动安装：-5至﹢70℃

最小弯曲半径：固定安装：7.5X电缆直径，偶尔移动：15X电缆直径

物料编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
	1X2X0.14mm²	4.3	8.8	23
	2X2X0.14mm²	5.8	14.7	38
	3X2X0.14mm²	6.4	18.4	48
	4X2X0.14mm²	6.9	22.3	56
	5X2X0.14mm²	7.4	26.3	65
	6X2X0.14mm²	7.9	27.8	67
	7X2X0.14mm²	7.9	30.6	71
	8X2X0.14mm²	8.7	40.4	93
	10X2X0.14mm²	10.2	49.6	117
	12X2X0.14mm²	10.6	55.9	133
	16X2X0.14mm²	11.8	69.8	165
	20X2X0.14mm²	12.9	84.0	194
	25X2X0.14mm²	14.4	101.4	235
	1X2X0.25mm²	4.7	11.5	28
	2X2X0.25mm²	6.5	19.9	48
	3X2X0.25mm²	7.1	25.5	61
	4X2X0.25mm²	7.7	34.2	74
	5X2X0.25mm²	8.5	40.6	90
	6X2X0.25mm²	9.3	47.0	106
	7X2X0.25mm²	9.3	51.6	113
	8X2X0.25mm²	10.2	58.0	130
	10X2X0.25mm²	11.7	71.5	157
	12X2X0.25mm²	12.2	81.6	180
	16X2X0.25mm²	11.4	103.2	162
	20X2X0.25mm²	14.9	125.2	266
	25X2X0.25mm²	16.6	152.3	323
	1X2X0.34mm²	4.9	13.6	31
	2X2X0.34mm²	7.0	23.9	57
	3X2X0.34mm²	7.5	34.0	72
	4X2X0.34mm²	8.1	41.9	85
	5X2X0.34mm²	8.9	50.0	103
	6X2X0.34mm²	9.8	58.2	122
	7X2X0.34mm²	9.8	64.4	131
	8X2X0.34mm²	10.7	72.6	150
	10X2X0.34mm²	12.5	89.7	188
	12X2X0.34mm²	12.9	103.1	209
	16X2X0.34mm²	14.4	131.4	263
	1X2X0.5mm²	5.3	17.5	37
	2X2X0.5mm²	7.6	34.1	71
	3X2X0.5mm²	8.2	44.8	88
	4X2X0.5mm²	9.1	55.9	110
	5X2X0.5mm²	10.0	67.2	133
	6X2X0.5mm²	11.0	60.5	132
	7X2X0.5mm²	11.0	69.6	144
	8X2X0.5mm²	12.0	99.2	194
	10X2X0.5mm²	14.1	122.8	243
	12X2X0.5mm²	14.5	142.1	272
	16X2X0.5mm²	16.1	182.7	343
	1X2X0.75mm²	5.9	23.2	48
	2X2X0.75mm²	8.3	45.5	87
	3X2X0.75mm²	9.1	61.2	113
	4X2X0.75mm²	10.1	77.3	142
	5X2X0.75mm²	11.1	93.6	172
	6X2X0.75mm²	12.2	110.1	203
	1X2X1.0mm²	6.5	29.3	58
	2X2X1.0mm²	9.6	57.5	115
	3X2X1.0mm²	10.6	78.2	150
	4X2X1.0mm²	11.5	99.3	182
