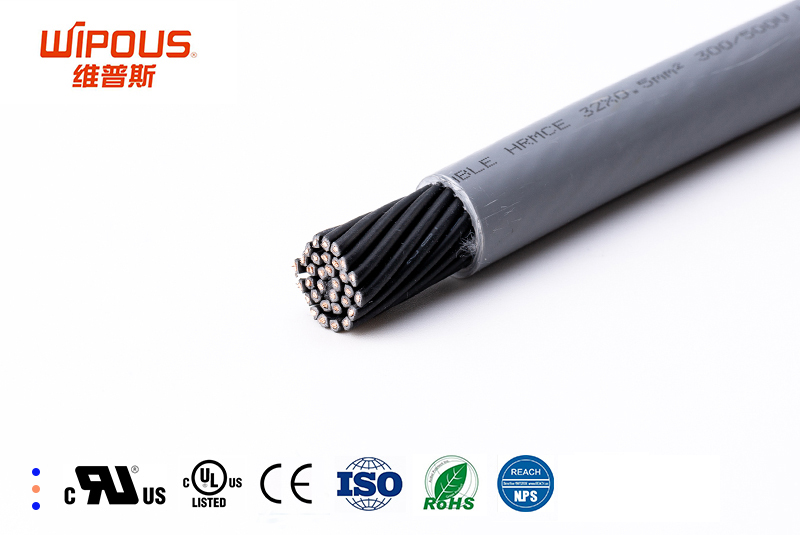

CE认证耐高温125℃低烟无卤阻燃控制电缆 HFFR-HLKMCE-125℃

更多分类

产品详情介绍

电缆数据

应用范围：

这些控制电缆适用于自动化设备安装工程、工业机械、暖气及空调安装系统、输送和传输系统，火灾时通过降低烟雾密度和减少腐蚀性气体保护人员安全，适合人口密度大，财产价值高的场合。

产品特性：

无卤符合IEC60754-1（卤酸性气体总量）

燃烧气体腐蚀性符合IEC60754-2（酸度）

低烟密度，符合IEC61034-2

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

辐照交联耐高温可达125度

技术认证：

CE认证

符合IEC60227-5和EN50525-2-51

符合EN50525-3-11

RoHS，REACH

电缆结构：

多股束绞裸铜丝，符合IEC60228标准，第5类

低烟无卤芯线绝缘

芯线层绞

特制交联无卤混合物外护套

外护套灰色（RAL7001）

技术参数

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 5类标准

额定电压：300/500V

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：-40至﹢125℃

最小弯曲半径：固定安装：5X电缆直径，偶尔移动：15X电缆直径

编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X0.5mm²	5.3	9.1	41
2	3G0.5mm²	5.6	13.6	49
3	4G0.5mm²	6.0	18.1	59
4	5G0.5mm²	6.6	22.7	70
5	6G0.5mm²	7.3	27.2	86
6	7G0.5mm²	7.3	31.8	90
7	8G0.5mm²	7.8	36.3	100
8	10G0.5mm²	9.3	45.4	131
9	12G0.5mm²	9.6	54.4	148
10	14G0.5mm²	10.3	63.5	171
11	16G0.5mm²	10.8	72.6	191
12	18G0.5mm²	11.5	81.6	217
13	19G0.5mm²	11.5	86.2	223
14	20G0.5mm²	12.0	90.7	237
15	24G0.5mm²	13.5	108.9	287
16	25G0.5mm²	13.5	113.4	294
17	26G0.5mm²	13.5	117.9	301
18	28G0.5mm²	14.0	127.0	325
19	30G0.5mm²	14.4	136.1	346
20	32G0.5mm²	15.2	145.1	375
21	36G0.5mm²	15.7	163.3	410
22	37G0.5mm²	15.7	167.8	417
23	40G0.5mm²	17.0	181.4	465
24	42G0.5mm²	17.9	190.5	500
25	2X0.75mm²	5.7	13.8	50
26	3G0.75mm²	6.0	20.7	61
27	4G0.75mm²	6.5	27.6	74
28	5G0.75mm²	7.3	34.6	93
29	6G0.75mm²	7.9	41.5	109
30	7G0.75mm²	7.9	48.4	115
31	8G0.75mm²	8.7	55.3	132
32	10G0.75mm²	10.3	69.1	172
33	12G0.75mm²	10.6	82.9	194
34	14G0.75mm²	11.1	96.8	219
35	16G0.75mm²	11.9	110.6	251
36	18G0.75mm²	12.7	124.4	284
37	19G0.75mm²	12.7	131.3	293
38	20G0.75mm²	13.3	138.2	311
39	24G0.75mm²	15.1	165.9	385
40	25G0.75mm²	15.1	172.8	394
41	26G0.75mm²	15.1	179.7	403
42	28G0.75mm²	15.4	193.5	427
43	30G0.75mm²	15.9	207.4	454
44	32G0.75mm²	16.7	221.2	491
45	36G0.75mm²	17.5	248.8	548
46	37G0.75mm²	17.5	255.7	558
47	40G0.75mm²	18.9	276.5	619
48	42G0.75mm²	19.9	290.3	663
49	2X1.0mm²	6.2	18.4	61
50	3G1.0mm²	6.6	27.6	75
51	4G1.0mm²	7.1	36.9	92
52	5G1.0mm²	8.0	46.1	114
53	6G1.0mm²	8.9	55.3	140
54	7G1.0mm²	8.9	64.5	147
55	8G1.0mm²	9.5	73.7	162
56	10G1.0mm²	11.5	92.2	218
57	12G1.0mm²	11.8	110.6	247
58	14G1.0mm²	12.4	129.0	279
59	16G1.0mm²	13.3	147.5	319
60	18G1.0mm²	14.2	165.9	361
61	19G1.0mm²	14.2	175.1	373
62	20G1.0mm²	14.8	184.3	395
63	24G1.0mm²	16.8	221.2	487
64	26G1.0mm²	16.8	239.6	511
65	28G1.0mm²	17.1	258.0	542
66	30G1.0mm²	17.9	276.5	586
67	32G1.0mm²	18.6	294.9	623
68	36G1.0mm²	19.5	331.8	695
69	37G1.0mm²	19.5	341.0	707
70	40G1.0mm²	21.0	368.6	783
71	42G1.0mm²	22.1	387.1	838
72	2X1.5mm²	7.0	27.6	82
73	3G1.5mm²	7.4	41.5	100
74	4G1.5mm²	8.3	55.3	128
75	5G1.5mm²	9.3	69.1	160
76	6G1.5mm²	10.3	82.9	195
77	7G1.5mm²	10.3	96.8	206
78	8G1.5mm²	11.1	110.6	226
79	10G1.5mm²	13.3	138.2	299
80	12G1.5mm²	13.9	165.9	348
81	14G1.5mm²	14.6	193.5	394
82	16G1.5mm²	15.6	221.2	449
83	18G1.5mm²	16.6	248.8	506
84	19G1.5mm²	16.6	262.6	524
85	20G1.5mm²	17.6	276.5	564
86	24G1.5mm²	19.6	331.8	678
87	26G1.5mm²	19.6	359.4	715
88	28G1.5mm²	20.0	387.1	759
89	30G1.5mm²	20.9	414.7	819
90	32G1.5mm²	21.9	442.4	882
91	37G1.5mm²	22.7	511.5	989
92	2X2.5mm²	8.5	46.1	125
93	3G2.5mm²	9.2	69.1	159
94	4G2.5mm²	10.3	92.2	203
95	5G2.5mm²	11.2	115.2	246
96	6G2.5mm²	12.4	138.2	299
97	7G2.5mm²	12.4	161.3	318
98	8G2.5mm²	13.6	184.3	354
99	10G2.5mm²	16.5	230.4	470
100	12G2.5mm²	17.0	276.5	538
101	14G2.5mm²	18.1	322.5	620
102	16G2.5mm²	19.2	368.6	705
103	18G2.5mm²	20.2	414.7	782
104	19G2.5mm²	20.2	437.7	812
105	20G2.5mm²	21.4	460.8	870
106	24G2.5mm²	24.3	552.9	1070
107	25G2.5mm²	24.3	576.0	1100
108	30G2.5mm²	25.9	691.2	1293
109	32G2.5mm²	27.0	737.3	1387
110	37G2.5mm²	28.2	852.5	1576
111	2X4.0mm²	10.1	73.8	184
112	3G4.0mm²	10.9	110.7	235
113	4G4.0mm²	12.2	147.6	300
114	5G4.0mm²	13.5	184.5	372
115	6G4.0mm²	14.9	221.4	450
116	7G4.0mm²	14.9	258.3	481
117	8G4.0mm²	16.3	295.2	532
118	10G4.0mm²	19.7	369.0	699
119	12G4.0mm²	20.3	442.8	803
120	16G4.0mm²	22.9	590.4	1052
121	2X6.0mm²	12.1	109.8	267
122	3G6.0mm²	13.1	164.7	342
123	4G6.0mm²	14.5	219.6	434
124	5G6.0mm²	16.1	274.5	537
125	6G6.0mm²	17.7	329.4	649
126	7G6.0mm²	17.7	384.3	695
127	8G6.0mm²	19.6	439.2	776
128	10G6.0mm²	23.7	549.0	1024
129	12G6.0mm²	24.4	658.8	1177
