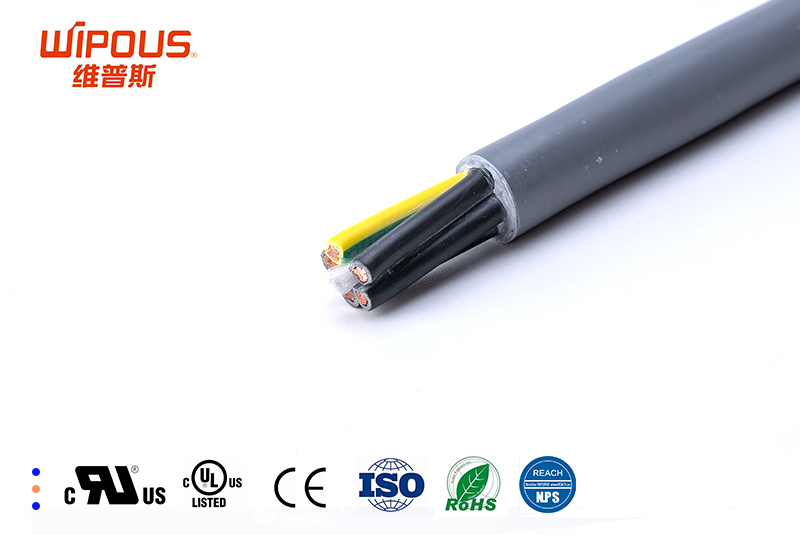

CE认证 PVC护套动力电缆 NYY

产品详情介绍

电缆数据

应用范围：

这些动力电缆是专用于电缆管道，发电站，工业和配电板，以及用户网络的能源供应。也可用于在砖墙，混凝土中，可安装在露天，敷设于地下，水中和室内防止机械损伤的区域。此电缆抗紫外线，可户外使用。

产品特品：

阻燃性符合IEC60332-1-2

额定电流符合HD603/VDE0276-603

技术认证：

CE认证

符合VDE0276, IEC60502

RoHS，REACH

电缆结构：

多股裸铜丝，符合IEC60228标准，第2类

PVC芯线绝缘

PVC外护套

外护套黑色

技术参数：

芯线标识：根据DIN VDE0293-308

导体电阻：符合IEC60228 2类标准

额定电压：0.6/1KV

测试电压：4000V

温度范围：固定安装：-40至﹢70℃；工作温度：-5至﹢50℃

最小弯曲半径：单芯线：15X电缆直径，多芯线：12X电缆直径

编号	芯数 x 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X1.5mm²	10.1	28	145
2	3G1.5mm²	10.6	41	169
3	4G1.5mm²	11.4	55	202
4	5G1.5mm²	12.3	69	240
5	6G1.5mm²	13.3	83	281
6	7G1.5mm²	13.3	97	292
7	8G1.5mm²	14.3	111	323
8	10G1.5mm²	16.5	138	401
9	12G1.5mm²	17.0	166	452
10	19G1.5mm²	19.7	263	648
11	25G1.5mm²	23.3	346	859
12	30G1.5mm²	24.6	415	994
13	37G1.5mm²	26.9	511	1212
14	2X2.5mm²	11.1	46	186
15	3G2.5mm²	11.7	69	221
16	4G2.5mm²	12.6	92	268
17	5G2.5mm²	13.7	115	320
18	6G2.5mm²	14.8	138	377
19	7G2.5mm²	14.8	161	396
20	8G2.5mm²	15.9	184	435
21	10G2.5mm²	18.5	230	541
22	12G2.5mm²	19.1	276	616
23	19G2.5mm²	22.2	438	899
24	25G2.5mm²	26.3	576	1190
25	30G2.5mm²	27.8	691	1386
26	37G2.5mm²	30.8	852	1728
27	2X4.0mm²	12.9	74	238
28	3G4.0mm²	13.6	111	299
29	4G4.0mm²	14.8	148	369
30	5G4.0mm²	16.1	184	441
31	2X6.0mm²	14.5	110	309
32	3G6.0mm²	15.3	165	394
33	4G6.0mm²	16.7	220	491
34	5G6.0mm²	18.3	274	592
35	2X10mm²	16.5	184	426
36	3G10mm²	17.5	275	557
37	4G10mm²	19.1	367	702
38	5G10mm²	21.0	459	852
39	2X16mm²	18.9	293	593
40	3G16mm²	20.0	440	789
41	4G16mm²	22.4	587	1028
42	5G16mm²	24.6	733	1253
43	2X25mm²	22.9	459	884
44	3G25mm²	24.3	688	1187
45	4G25mm²	26.8	918	1516
46	5G25mm²	30.3	1147	1922
47	2X35mm²	26.1	642	1181
48	3G35mm²	27.7	963	1595
49	4G35mm²	30.9	1283	2076
50	5G35mm²	34.5	1604	2580
51	2X50mm²	30.5	916	1634
52	3G50mm²	32.4	1374	2219
53	4G50mm²	36.1	1832	2890
54	5G50mm²	40.3	2290	3589
55	2X70mm²	34.5	1283	2173
56	3G70mm²	36.7	1925	2971
57	4G70mm²	40.9	2567	3872
58	5G70mm²	45.5	3208	4809
59	2X95mm²	39.7	1741	2895
60	3G95mm²	42.3	2612	3974
61	4G95mm²	47.1	3483	5182
62	5G95mm²	52.4	4354	6435
63	2X120mm²	43.7	2200	3574
64	3G120mm²	46.9	3299	4971
65	4G120mm²	51.8	4399	6418
66	5G120mm²	58.5	5499	8095
67	2X150mm²	48.1	2749	4368
68	3G150mm²	51.3	4123	6043
69	4G150mm²	58.3	5497	8083
70	5G150mm²	64.8	6871	10019
71	2X185mm²	53.9	3387	5456
72	3G185mm²	57.8	5080	7587
73	4G185mm²	64.3	6774	9876
74	5G185mm²	71.4	8467	12244
75	2X240mm²	60.5	4389	6942
76	3G240mm²	64.5	6583	9610
77	4G240mm²	72.1	8778	12612
78	5G240mm²	80.4	10972	15686
