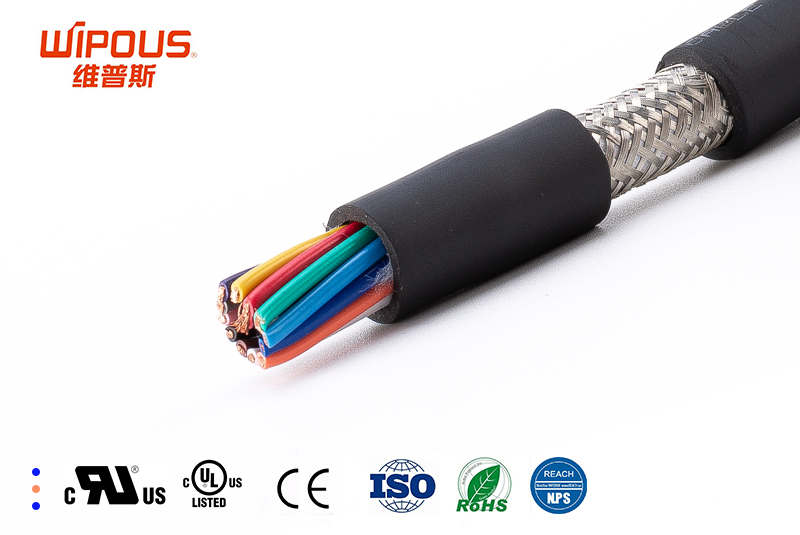

FLEX101-KCY-PVC 300/500V CE认证高速PVC护套拖链专用屏蔽控制电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些控制电缆主要应用于工业自动化设备的电气控制系统、输送和传输系统，整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适合在高强度运动的机械场所使用，专为1000万次以上动力拖链中循环使用而设计。

产品特性：

柔性，易弯曲

低粘性表面，耐磨

电磁兼容EMC场合

阻燃性符合IEC60332-1-2

耐油性符合EN50290-2-22(TM54)标准

1000万-1500万次拖链循环使用寿命

技术认证：

CE认证

符合IEC60227-5和EN50525-2-51

RoHS，REACH

电缆结构：

超细多股精绞裸铜丝，符合IEC60228标准，第6类

TPE芯线绝缘

芯线成束绞合成缆

PVC内护套

镀锡编织屏蔽，大约85%覆盖率

PVC外护套

外护套灰色（RAL7001）

技术参数

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 6类标准

额定电压：300/500V

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢70℃；移动安装：-5至﹢70℃

最小弯曲半径：固定安装：4X电缆直径，移动安装：10X电缆直径

物料编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
	2X0.5mm²	6.8	22.7	71
	3G0.5mm²	7.1	28.2	80
	4G0.5mm²	7.7	35.0	96
	5G0.5mm²	8.3	41.2	110
	6G0.5mm²	8.8	47.6	124
	7G0.5mm²	9.5	53.9	143
	8G0.5mm²	10.1	60.5	160
	10G0.5mm²	11.0	72.5	178
	12G0.5mm²	11.7	83.4	209
	14G0.5mm²	12.2	94.3	230
	15G0.5mm²	12.8	99.8	253
	16G0.5mm²	13.1	105.3	263
	18G0.5mm²	13.6	116.4	290
	20G0.5mm²	14.1	127.5	310
	24G0.5mm²	15.8	150.8	390
	25G0.5mm²	15.8	155.6	389
	30G0.5mm²	16.7	181.5	459
	36G0.5mm²	18.4	213.7	554
	2X0.75mm²	7.2	28.5	82
	3G0.75mm²	7.7	37.0	97
	4G0.75mm²	8.2	45.6	113
	5G0.75mm²	8.8	54.3	131
	6G0.75mm²	9.4	63.2	149
	7G0.75mm²	10.0	72.0	167
	8G0.75mm²	10.9	81.0	201
	10G0.75mm²	12.0	97.9	221
	12G0.75mm²	12.9	113.5	265
	14G0.75mm²	13.4	129.1	293
	15G0.75mm²	13.7	137.0	308
	16G0.75mm²	14.0	144.9	320
	18G0.75mm²	14.8	160.8	361
	20G0.75mm²	15.6	177.3	397
	24G0.75mm²	17.2	223.4	501
	25G0.75mm²	17.2	230.4	501
	30G0.75mm²	18.6	269.7	611
	36G0.75mm²	20.2	316.6	720
	2X1.0mm²	8.0	35.6	102
	3G1.0mm²	8.5	46.0	121
	4G1.0mm²	9.1	57.2	141
	5G1.0mm²	9.8	68.6	163
	6G1.0mm²	10.5	80.1	187
	7G1.0mm²	11.2	100.4	219
	8G1.0mm²	12.1	112.8	263
	10G1.0mm²	13.4	125.2	276
	12G1.0mm²	14.2	145.7	323
	14G1.0mm²	15.0	166.3	366
	15G1.0mm²	15.3	176.6	385
	16G1.0mm²	15.6	187.1	402
	18G1.0mm²	16.7	221.9	476
	20G1.0mm²	17.6	243.5	520
	24G1.0mm²	19.4	287.5	638
	25G1.0mm²	19.6	297.7	649
	30G1.0mm²	21.0	348.5	777
	36G1.0mm²	22.5	411.2	906
	2X1.5mm²	9.2	48.0	136
	3G1.5mm²	9.6	70.8	164
	4G1.5mm²	10.3	87.8	193
	5G1.5mm²	11.4	105.2	232
	6G1.5mm²	12.2	122.7	266
	7G1.5mm²	13.2	140.9	317
	8G1.5mm²	14.4	158.8	368
	10G1.5mm²	16.0	179.2	394
	12G1.5mm²	16.8	222.8	473
	14G1.5mm²	17.8	254.1	533
	15G1.5mm²	18.3	269.7	571
	16G1.5mm²	18.8	285.5	595
	18G1.5mm²	20.0	317.2	680
	20G1.5mm²	21.1	349.7	744
	24G1.5mm²	23.6	414.8	938
	25G1.5mm²	23.6	429.0	938
	30G1.5mm²	25.2	504.4	1120
	36G1.5mm²	27.8	596.7	1360
	2X2.5mm²	10.6	79.3	195
	3G2.5mm²	11.1	105.0	228
	4G2.5mm²	12.0	132.1	272
	5G2.5mm²	13.3	159.7	328
	6G2.5mm²	14.9	188.3	401
	7G2.5mm²	16.0	216.0	471
	8G2.5mm²	17.3	245.0	548
	10G2.5mm²	19.4	298.0	607
	12G2.5mm²	20.7	348.1	725
	14G2.5mm²	21.7	399.0	807
	15G2.5mm²	22.7	425.2	887
	16G2.5mm²	23.3	450.8	926
	18G2.5mm²	24.7	502.1	1053
	20G2.5mm²	25.8	553.5	1163
	24G2.5mm²	28.6	658.3	1412
	25G2.5mm²	28.6	681.9	1414
