UL2517-S 300V 105℃ UL+CUL认证耐高温PVC护套柔性屏蔽柔数据电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些信号和控制电缆适用于计算机系统、电子控制设备、办公室设备、测量设备等,铝箔+镀锡铜丝双屏蔽特别适合需要抗电磁干扰的应用场合，适合固定安装及无强制应力，无固定方向的偶尔运动，针对出口到应用UL/CSA认证电缆的北美市场

产品特性：

柔性，易弯曲

阻燃性符合FT1,VW-1

电磁兼容EMC场合

良好的耐热，抗老化性能

良好的剥离性

偶尔移动

技术认证：

UL/cUL认证

符合UL1569，UL2517

RoHS，REACH

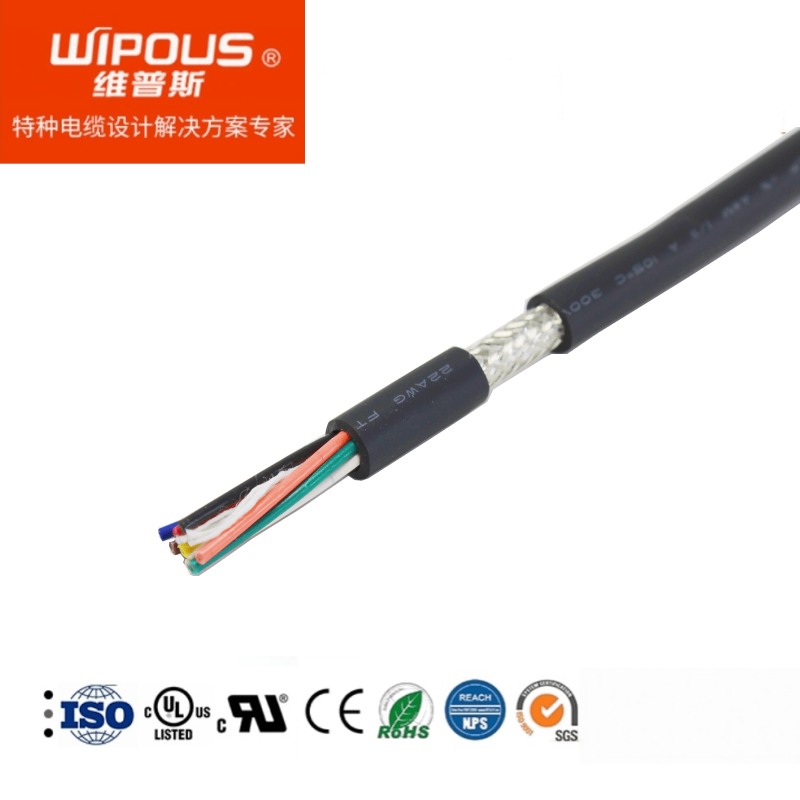

电缆结构：

多股束绞镀锡铜丝，符合IEC60228标准，第5类

耐热PVC芯线绝缘

铝塑复合薄膜绕包

镀锡铜丝编织屏蔽，大约80%覆盖率

耐热PVC外护套

外护套黑色或灰色（RAL7001）

技术参数

芯线标识：符合国际色规

额定电压：300V

绝缘电阻：＞20MΩ x km

测试电压：2000V

电容：约120nF/km

电感：约0.65mH/km

温度范围：固定安装：-40至﹢105℃；移动安装：-5至﹢105℃

最小弯曲半径：固定安装：5X电缆直径，偶尔移动：10X电缆直径

物料编号	芯数 X 标称截面AWG	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
	2X28AWG	4.5	7.9	24
	3X28AWG	4.7	9.1	28
	4X28AWG	5.0	10.6	32
	5X28AWG	5.3	12.1	36
	6X28AWG	5.7	13.8	41
	7X28AWG	5.7	14.5	43
	8X28AWG	6.3	16.1	50
	10X28AWG	7.1	19.6	60
	12X28AWG	7.5	24.2	72
	14X28AWG	7.8	26.6	79
	16X28AWG	8.1	29.1	86
	18X28AWG	8.5	31.6	93
	20X28AWG	9.1	34.1	105
	25X28AWG	9.9	40.2	122
	30X28AWG	10.6	45.3	142
	32X28AWG	10.9	47.8	150
	36X28AWG	11.5	51.8	167
	37X28AWG	11.5	52.5	169
	40X28AWG	12.1	55.8	185
	50X28AWG	13.4	67.0	220
	2X26AWG	4.7	9.5	27
	3X26AWG	4.9	11.3	31
	4X26AWG	5.2	13.4	36
	5X26AWG	5.6	15.6	42
	6X26AWG	6.2	17.9	50
	7X26AWG	6.2	19.2	53
	8X26AWG	6.6	21.4	59
	10X26AWG	7.7	29.1	77
	12X26AWG	7.9	32.2	84
	14X26AWG	8.2	35.8	93
	16X26AWG	8.6	39.5	102
	18X26AWG	9.2	43.2	115
	20X26AWG	9.6	47.0	124
	25X26AWG	10.7	56.1	151
	30X26AWG	11.4	64.2	176
	32X26AWG	12.0	67.9	191
	36X26AWG	12.4	74.2	206
	37X26AWG	12.4	75.5	209
	40X26AWG	12.8	80.5	222
	2X24AWG	5.0	11.7	31
	3X24AWG	5.2	14.3	37
	4X24AWG	5.6	17.3	43
	5X24AWG	6.0	20.3	50
	6X24AWG	6.7	23.4	59
	7X24AWG	6.7	25.4	64
	8X24AWG	7.3	28.6	74
	10X24AWG	8.3	38.2	92
	12X24AWG	8.5	42.9	102
	14X24AWG	9.1	48.1	117
	16X24AWG	9.5	53.4	129
	18X24AWG	10.2	58.7	145
	20X24AWG	10.6	64.1	157
	25X24AWG	11.8	77.2	191
	30X24AWG	12.6	89.1	223
	2X22AWG	5.3	14.7	36
	3X22AWG	5.5	18.4	43
	4X22AWG	6.0	22.6	51
	5X22AWG	6.6	26.8	62
	6X22AWG	7.1	31.2	71
	7X22AWG	7.1	34.3	77
	8X22AWG	7.6	41.5	88
	10X22AWG	8.9	51.0	111
	12X22AWG	9.3	58.0	128
	14X22AWG	9.8	65.6	143
	16X22AWG	10.4	73.2	162
	18X22AWG	11.1	80.9	182
	20X22AWG	11.8	88.6	203
	25X22AWG	12.9	107.5	241
	2X20AWG	5.6	18.7	42
	3X20AWG	5.9	24.2	51
	4X20AWG	6.3	30.1	61
	5X20AWG	7.0	36.1	75
	6X20AWG	7.6	45.1	89
	7X20AWG	7.6	49.8	96
	8X20AWG	8.3	56.2	111
	10X20AWG	9.7	69.4	140
	12X20AWG	10.0	79.8	157
	14X20AWG	10.6	90.8	181
	16X20AWG	11.3	101.8	205
	18X20AWG	12.1	112.9	230
	20X20AWG	12.6	124.1	250
	25X20AWG	14.0	151.7	305
	30X20AWG	14.7	177.8	350
	37X20AWG	16.0	214.4	420
	40X20AWG	16.5	230.4	448
	2X18AWG	6.2	25.8	53
	3X18AWG	6.5	34.1	66
	4X18AWG	7.3	45.6	86
	5X18AWG	7.8	54.9	101
	6X18AWG	8.7	64.3	121
	7X18AWG	8.7	71.9	132
	8X18AWG	9.5	81.3	152
	10X18AWG	11.1	100.6	191
	12X18AWG	11.6	116.7	221
	16X18AWG	12.9	150.2	281
	18X18AWG	13.6	167.2	309
	20X18AWG	14.4	184.1	344
	25X18AWG	15.8	226.1	414
	2X16AWG	7.1	35.8	71
	3X16AWG	7.5	51.2	92
	4X16AWG	8.3	64.7	117
	5X16AWG	9.2	78.4	142
	2X14AWG	7.9	54.2	95
	3X14AWG	8.5	74.0	126
	4X14AWG	9.5	94.6	161
	5X14AWG	10.5	115.4	196
