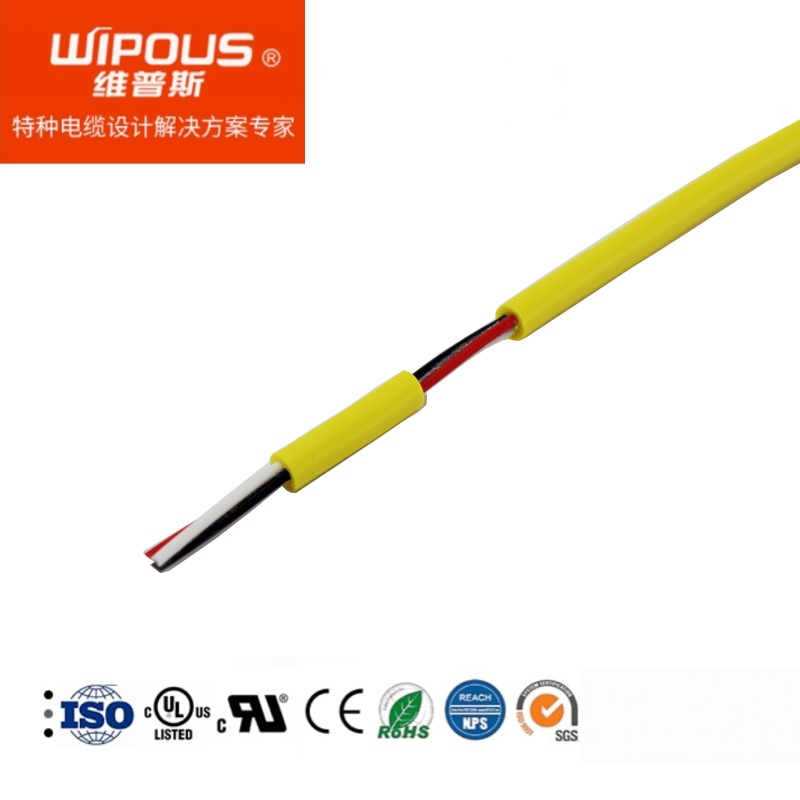

UL20549 300V 80℃ UL+CUL认证 PUR护套柔性数据电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些信号和控制电缆适用于计算机系统、电子控制设备、办公室设备、测量设备等，适合在需要出色的机械性能和耐化学性能的工业环境中使用。

产品特性：

柔性，易弯曲

耐油性，符合EN60811-404

阻燃性符合FT1,VW-1

电缆外径小，节约安装空间

良好的剥离性

偶尔移动

技术认证：

UL/cUL认证

符合UL1061，UL20233，UL20549，UL20936

RoHS，REACH

电缆结构：

多股束绞镀锡铜丝，符合IEC60228标准，第5类

SR-PVC芯线绝缘

PUR外护套

外护套黑色或灰色（RAL7001）

技术参数

芯线标识：符合国际色规

额定电压：300V

绝缘电阻：＞20MΩ x km

测试电压：2000V

电容：约120nF/km

电感：约0.65mH/km

温度范围：固定安装：-40至﹢80℃；移动安装：-5至﹢80℃

最小弯曲半径：固定安装：5X电缆直径，偶尔移动：10X电缆直径

物料编号	芯数 X 标称截面AWG	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
	2X28AWG	3.4	1.5	13
	3X28AWG	3.5	2.2	15
	4X28AWG	3.8	2.9	17
	5X28AWG	4.0	3.6	20
	6X28AWG	4.3	4.4	23
	7X28AWG	4.3	5.1	23
	8X28AWG	4.6	5.8	26
	10X28AWG	5.2	7.3	34
	12X28AWG	5.3	8.7	37
	14X28AWG	5.6	10.2	41
	16X28AWG	6.0	11.6	48
	18X28AWG	6.3	13.1	52
	20X28AWG	6.6	14.5	57
	25X28AWG	7.4	18.1	72
	30X28AWG	7.8	21.8	81
	32X28AWG	8.0	23.2	87
	36X28AWG	8.5	26.1	98
	37X28AWG	8.5	26.9	98
	40X28AWG	8.8	29.0	105
	50X28AWG	10.0	36.3	135
	2X26AWG	3.6	2.6	15
	3X26AWG	3.8	3.9	18
	4X26AWG	4.0	5.2	21
	5X26AWG	4.3	6.5	24
	6X26AWG	4.6	7.7	28
	7X26AWG	4.6	9.0	29
	8X26AWG	4.9	10.3	34
	10X26AWG	5.6	12.9	43
	12X26AWG	5.8	15.5	47
	14X26AWG	6.2	18.1	55
	16X26AWG	6.5	20.6	61
	18X26AWG	6.8	23.2	68
	20X26AWG	7.1	25.8	74
	25X26AWG	8.0	32.3	94
	30X26AWG	8.4	38.7	107
	32X26AWG	8.7	41.3	114
	36X26AWG	9.2	46.4	128
	37X26AWG	9.2	47.7	129
	40X26AWG	9.5	51.6	138
	50X26AWG	10.8	64.5	177
	2X24AWG	3.8	4.1	18
	3X24AWG	4.0	6.1	21
	4X24AWG	4.3	8.1	25
	5X24AWG	4.6	10.1	30
	6X24AWG	4.9	12.2	35
	7X24AWG	4.9	14.2	37
	8X24AWG	5.2	16.2	42
	10X24AWG	6.2	20.3	57
	12X24AWG	6.4	24.3	63
	14X24AWG	6.7	28.4	70
	16X24AWG	7.0	32.4	78
	18X24AWG	7.3	36.5	86
	20X24AWG	7.8	40.5	98
	25X24AWG	8.6	50.7	120
	30X24AWG	9.3	60.8	141
	32X24AWG	9.6	64.9	151
	36X24AWG	9.9	73.0	165
	37X24AWG	9.9	75.0	166
	40X24AWG	10.4	81.1	183
	50X24AWG	12.1	101.4	238
	2X22AWG	4.2	6.3	23
	3X22AWG	4.4	9.4	28
	4X22AWG	4.7	12.5	34
	5X22AWG	5.1	15.7	40
	6X22AWG	5.5	18.8	47
	7X22AWG	5.5	21.9	50
	8X22AWG	5.9	25.1	57
	10X22AWG	7.0	31.3	77
	12X22AWG	7.2	37.6	86
	14X22AWG	7.5	43.9	97
	16X22AWG	8.1	50.1	111
	18X22AWG	8.5	56.4	123
	20X22AWG	8.9	62.7	136
	25X22AWG	10.0	78.3	171
	30X22AWG	10.7	94.0	200
	36X22AWG	11.7	112.8	239
	37X22AWG	11.9	115.9	246
	40X22AWG	12.3	125.3	265
	2X20AWG	4.8	9.6	31
	3X20AWG	5.0	14.4	38
	4X20AWG	5.5	19.2	47
	5X20AWG	5.9	24.0	57
	6X20AWG	6.4	28.8	67
	7X20AWG	6.4	33.5	71
	8X20AWG	7.1	38.3	85
	10X20AWG	8.4	47.9	114
	12X20AWG	8.6	57.5	127
	14X20AWG	9.3	67.1	146
	16X20AWG	9.7	76.7	164
	18X20AWG	10.4	86.3	186
	20X20AWG	10.9	95.8	205
	25X20AWG	12.4	119.8	262
	30X20AWG	13.1	143.8	301
	37X20AWG	14.2	177.3	362
	40X20AWG	14.7	191.7	389
	2X18AWG	5.2	15.1	40
	3X18AWG	5.5	22.7	50
	4X18AWG	5.9	30.2	62
	5X18AWG	6.7	37.8	78
	6X18AWG	7.2	45.3	92
	7X18AWG	7.2	52.9	99
	8X18AWG	7.9	60.5	117
	10X18AWG	9.4	75.6	155
	12X18AWG	9.7	90.7	174
	16X18AWG	10.9	120.9	226
	18X18AWG	11.8	136.0	260
	20X18AWG	12.3	151.1	287
	25X18AWG	13.8	188.9	359
	2X16AWG	6.4	23.4	62
	3X16AWG	6.8	35.1	77
	4X16AWG	7.6	46.8	100
	5X16AWG	8.3	58.5	121
	2X14AWG	7.2	36.9	84
	3X14AWG	7.8	55.3	111
	4X14AWG	8.6	73.8	139
	5X14AWG	9.6	92.2	174
