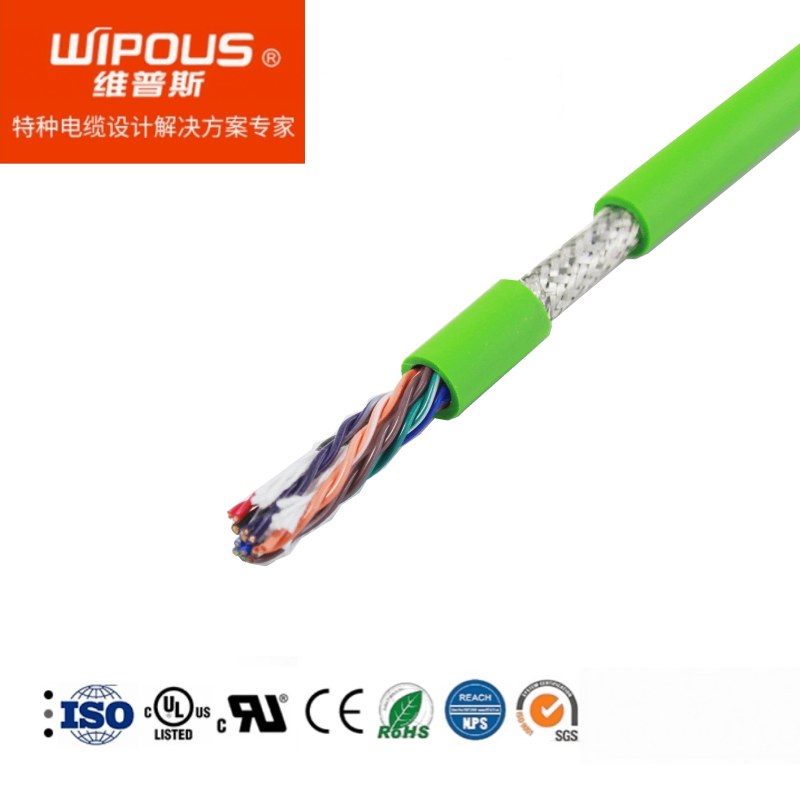

UL/CUL认证 AWM2501-SB 600V 中高速≥1000万次 拖链屏蔽控制电缆
产品详情介绍
电缆数据
应用范围:
这些控制电缆主要应用于工业自动化设备的电气控制系统、输送和传输系统,更具柔性和耐用性,整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合,适合在频繁运动的机械场所使用,专为动力拖链中循环使用而设计。针对出口到应用UL/CSA认证电缆的北美市场

产品特性:
柔性,易弯曲
阻燃性符合FT1,VW-1
电磁兼容EMC场合
≥1000万次拖链循环使用寿命

技术认证:
UL认证,cUL认证
符合UL758
RoHS,REACH

电缆结构:
多股束绞裸铜/镀锡铜丝,符合IEC60228标准,第6类
TPEE芯线绝缘
无纺布绕包
镀锡编织屏蔽,大约80%覆盖率
PVC外护套
外护套黑色或灰色(RAL7001)

技术参数:
芯线标识:根据DIN VDE0293 黑色芯线白色数字编号
导体电阻:UL1581标准
额定电压:600V
绝缘电阻:>20MΩ x km
测试电压:2000V
接地保护芯线:G = 含黄绿接地保护芯线,X = 不含黄绿接地保护芯线
温度范围:固定安装:-40至﹢105℃;移动安装:-5至﹢105℃
最小弯曲半径:固定安装:4X电缆直径,偶尔移动:10X电缆直径
序号 芯数 X 标称截面AWG 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
1 2X20AWG 6.5  20.5 61
2 3G20AWG 6.8  26.2 72
3 4G20AWG 7.6  32.5 90
4 5G20AWG 8.1  41.8 108
5 6G20AWG 9.0  48.6 127
6 7G20AWG 9.6  55.3 144
7 8G20AWG 10.5  62.4 176
8 10G20AWG 11.4  74.4 195
9 12G20AWG 11.7  85.2 216
10 16G20AWG 13.0  108.3 273
11 18G20AWG 13.9  120.0 307
12 20G20AWG 14.5  131.7 334
13 24G20AWG 16.1  155.7 410
14 30G20AWG 17.2  187.9 468
15 36G20AWG 18.6  221.0 551
16 40G20AWG 20.0  260.4 643
17 2X18AWG 7.0  27.4 73
18 3G18AWG 7.5  36.1 92
19 4G18AWG 8.4  48.3 118
20 5G18AWG 9.0  58.1 138
21 6G18AWG 9.9  67.9 162
22 7G18AWG 10.6  77.7 191
23 8G18AWG 11.6  87.9 225
24 10G18AWG 12.6  105.9 250
25 12G18AWG 12.9  122.5 278
26 16G18AWG 14.4  157.3 353
27 18G18AWG 15.1  175.0 388
28 20G18AWG 16.0  192.6 440
29 24G18AWG 17.8  228.5 532
30 30G18AWG 19.0  278.1 610
31 36G18AWG 20.5  345.2 736
32 40G18AWG 22.1  381.8 835
33 2X16AWG 7.8  40.3 96
34 3G16AWG 8.2  53.5 117
35 4G16AWG 9.1  67.6 147
36 5G16AWG 10.0  81.8 179
37 6G16AWG 11.0  96.2 210
38 7G16AWG 12.0  110.5 254
39 8G16AWG 13.1  125.3 298
40 10G16AWG 13.8  152.1 318
41 12G16AWG 14.4  177.4 364
42 16G16AWG 15.8  229.8 456
43 18G16AWG 16.8  256.2 512
44 20G16AWG 17.8  282.6 579
45 25G16AWG 19.8  348.3 693
46 36G16AWG 23.0  507.1 986
47 2X14AWG 8.8  56.5 125
48 3G14AWG 9.3  76.9 156
49 4G14AWG 10.2  98.2 197
50 5G14AWG 11.3  119.8 240
51 6G14AWG 12.4  141.4 282
52 7G14AWG 13.5  163.1 340
53 8G14AWG 14.6  185.2 391
54 10G14AWG 15.8  226.4 439
55 12G14AWG 16.3  265.7 495
56 16G14AWG 18.1  346.6 634
57 18G14AWG 19.2  387.3 712
58 20G14AWG 20.3  444.3 820
59 24G14AWG 22.8  528.6 1002
60 2X12AWG 9.8  81.7 163
61 3G12AWG 10.5  113.4 213
62 4G12AWG 11.7  146.3 270
63 5G12AWG 12.9  179.4 329
64 6G12AWG 14.1  212.6 387
65 7G12AWG 15.4  245.9 468
66 8G12AWG 16.8  279.6 547
67 10G12AWG 18.2  343.5 617
68 12G12AWG 18.7  405.4 699
69 16G12AWG 20.9  548.4 917
70 2X10AWG 12.0  124.2 236
71 3G10AWG 12.9  174.8 309
72 4G10AWG 14.2  227.0 394
73 5G10AWG 15.7  279.3 497
74 2X8AWG 15.0  189.7 363
75 3G8AWG 16.0  270.1 478
76 4G8AWG 17.6  352.4 599
77 5G8AWG 19.3  450.4 776
78 2X6AWG 19.2  307.2 582
79 3G6AWG 20.5  435.0 768
80 4G6AWG 23.0  566.3 991
81 5G6AWG 25.5  697.9 1272
82 2X4AWG 22.6  476.8 849
83 3G4AWG 24.3  684.6 1145
84 4G4AWG 26.7  896.7 1448
85 5G4AWG 30.0  1109.1 1889
86 2X2AWG 26.6  683.2 1196
87 3G2AWG 28.2  988.9 1586
88 4G2AWG 31.8  1299.5 2085
89 5G2AWG 35.2  1610.5 2664
