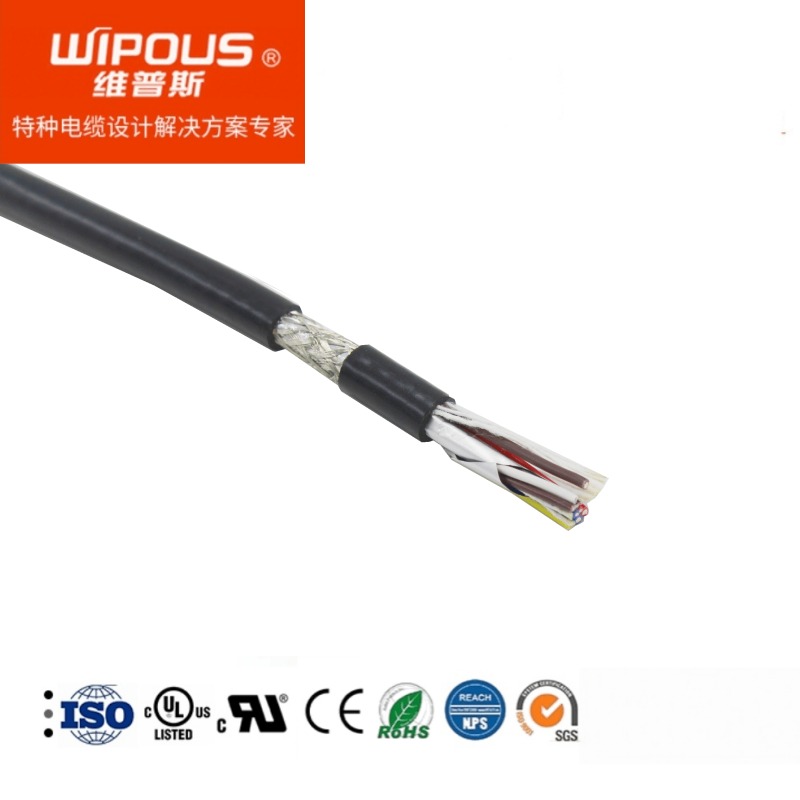

UL2464-SP 300V 80℃ UL+CUL认证 PVC护套柔性对绞屏蔽柔数据电缆
产品详情介绍
电缆数据

应用范围:

这些信号和控制电缆适用于计算机系统、电子控制设备、办公室设备、测量设备等,铝箔+镀锡铜丝双屏蔽特别适合需要抗电磁干扰的应用场合,适合固定安装及无强制应力,无固定方向的偶尔运动,针对出口到应用UL/CSA认证电缆的北美市场

产品特性:
柔性,易弯曲
阻燃性符合FT1,VW-1
对绞结构可使电路去耦(串音效果)
电磁兼容EMC场合
电缆外径小,节约安装空间
良好的剥离性
偶尔移动

技术认证:
UL/cUL认证
符合UL1061,UL2464
RoHS,REACH

电缆结构:
多股束绞镀锡铜丝,符合IEC60228标准,第5类
SR-PVC芯线绝缘
芯线绞合成对
铝塑复合薄膜绕包
镀锡铜丝编织屏蔽,大约80%覆盖率
PVC外护套
外护套黑色或灰色(RAL7001)

技术参数
芯线标识:符合国际色规
额定电压:300V
绝缘电阻:>20MΩ x km
测试电压:2000V
电容:约120nF/km
电感:约0.65mH/km
温度范围:固定安装:-40至﹢80℃;移动安装:-5至﹢80℃
最小弯曲半径:固定安装:7.5X电缆直径,偶尔移动:15X电缆直径














物料编号 芯数 X 标称截面AWG 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
  1X2X28AWG 3.9 6.4 19
  2X2X28AWG 5.2 10.5 31
  3X2X28AWG 5.7 12.8 39
  4X2X28AWG 6.1 15.2 45
  5X2X28AWG 6.5 17.7 51
  6X2X28AWG 7.0 17.3 51
  7X2X28AWG 7.0 18.8 54
  8X2X28AWG 7.6 24.2 70
  10X2X28AWG 8.8 32.9 91
  12X2X28AWG 9.3 36.4 104
  16X2X28AWG 10.3 44.7 128
  20X2X28AWG 11.2 53.1 149
  25X2X28AWG 12.4 63.5 180
  1X2X26AWG 4.1 8.1 22
  2X2X26AWG 5.5 13.6 36
  3X2X26AWG 6.1 17.0 46
  4X2X26AWG 6.5 20.7 53
  5X2X26AWG 7.0 24.4 61
  6X2X26AWG 7.5 25.7 63
  7X2X26AWG 7.5 28.3 67
  8X2X26AWG 8.2 37.5 88
  10X2X26AWG 9.5 46.1 111
  12X2X26AWG 10.0 52.0 126
  16X2X26AWG 11.1 65.0 157
  20X2X26AWG 12.1 78.3 185
  25X2X26AWG 13.4 94.6 224
  1X2X24AWG 4.3 10.0 25
  2X2X24AWG 5.8 17.3 42
  3X2X24AWG 6.4 22.3 54
  4X2X24AWG 6.9 27.6 63
  5X2X24AWG 7.6 32.9 76
  6X2X24AWG 8.3 41.2 93
  7X2X24AWG 8.3 45.3 100
  8X2X24AWG 9.1 51.0 115
  10X2X24AWG 10.4 62.8 138
  12X2X24AWG 10.8 71.8 158
  16X2X24AWG 9.8 90.9 143
  20X2X24AWG 13.1 110.4 233
  25X2X24AWG 14.6 134.4 284
  1X2X22AWG 4.7 13.2 30
  2X2X22AWG 6.7 23.3 55
  3X2X22AWG 7.1 30.7 67
  4X2X22AWG 7.9 41.2 87
  5X2X22AWG 8.5 49.2 101
  6X2X22AWG 9.3 57.4 120
  7X2X22AWG 9.3 63.7 129
  8X2X22AWG 10.2 71.9 148
  10X2X22AWG 11.9 88.9 185
  12X2X22AWG 12.2 102.4 207
  16X2X22AWG 13.6 130.9 261
  1X2X20AWG 5.3 18.0 39
  2X2X20AWG 7.6 35.1 74
  3X2X20AWG 8.2 46.4 92
  4X2X20AWG 9.1 58.0 116
  5X2X20AWG 10.0 69.8 140
  6X2X20AWG 11.0 62.6 138
  7X2X20AWG 11.0 72.1 152
  8X2X20AWG 12.0 103.3 207
  10X2X20AWG 14.1 127.9 258
  12X2X20AWG 14.5 148.3 290
  16X2X20AWG 16.1 190.9 368
  1X2X18AWG 5.9 24.5 50
  2X2X18AWG 8.3 48.0 91
  3X2X18AWG 9.1 65.1 121
  4X2X18AWG 10.1 82.5 152
  5X2X18AWG 11.1 100.1 184
